28WB Sanitary Butt Weld True Wyes

Reka bentuk percabangan saluran paip boleh menjejaskan konsistensi aliran, kestabilan tekanan dan kecekapan sistem keseluruhan secara langsung. Tidak seperti kelengkapan cawangan standard dengan perubahan aliran yang lebih tajam, 28WB Sanitary Butt Weld True Wyes kami mencipta peralihan yang lebih beransur-ansur antara tiga bahagian saluran paip, membantu cecair bergerak melalui sistem dengan kurang gangguan.

Dikilangkan mengikut keperluan kejuruteraan kebersihan dan piawaian ASME BPE, pemasangan ini dihasilkan daripada keluli tahan karat berkualiti tinggi dengan dimensi yang tepat untuk pemasangan kimpalan punggung yang boleh dipercayai. Sambungan dikimpal kekal membantu mencipta struktur saluran paip yang bersih dan selamat, menjadikannya sesuai untuk aplikasi seperti saluran proses farmaseutikal, peralatan bioteknologi, sistem pengeluaran makanan dan rangkaian penyejukan cecair termaju.

Spesifikasi & Butiran

Mengapa Reka Bentuk Ini Penting dalam CDU

Konfigurasi "tee berbentuk Y" ini direka terutamanya untuk pengagihan aliran yang dioptimumkan dan pengimbangan sistem.

1） Dinamik Aliran Dioptimumkan: Dalam sistem penyejukan yang kompleks seperti CDU, mendapatkan isipadu cecair yang sama untuk setiap komponen adalah penting. Jika anda mempunyai berbilang gelung penyejukan, manifold linear mencipta taburan yang tidak sekata.

2）Aliran Seragam: Persimpangan Y simetri memastikan aliran masuk berpecah dan teragih dengan sempurna. Ini memberikan kadar aliran seragam dan tekanan bendalir yang sama kepada semua talian sekunder, yang penting untuk pengendalian seimbang elektronik berprestasi tinggi.

Turbulensi Rendah: Cawangan bersudut licin mengurangkan gelora dan kehilangan tenaga yang boleh berlaku dengan persimpangan 90 darjah yang keras, meningkatkan kecekapan pam dan mengurangkan hingar sistem.

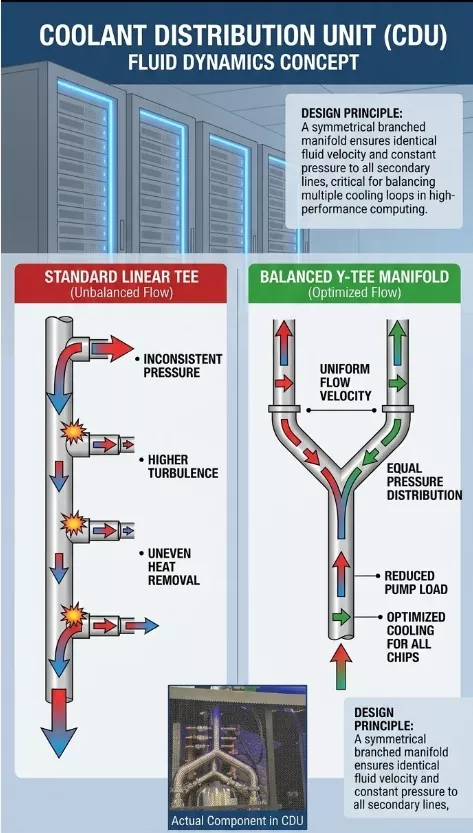

Perbandingan Visual: Manifold Taburan Aliran

Kiri: Menunjukkan manifold linear standard di mana aliran menjadi semakin lemah, yang membawa kepada penyejukan tidak sekata.

Kanan: Menunjukkan manifold Y-tee yang dioptimumkan yang menghasilkan aliran seragam yang simetri sempurna kepada semua output.

Tee Lateral lwn. True Y-Tee

Ramai yang mengelirukan kedua-duanya kerana kedua-duanya kelihatan seperti "Y". Walau bagaimanapun, mereka menyalurkan cecair anda dengan sangat berbeza. Berikut ialah cara memilih yang sesuai untuk susun atur paip anda.

Perbandingan Pantas  Tee Lateral VS True Y-Tee

1. Tee Lateral — "The Highway Exit"

Cara ia berfungsi: Anggap ini sebagai lebuh raya dengan tanjakan susur keluar. Trafik utama terus lurus tanpa gangguan, manakala sebahagian kecil lalu lintas keluar pada sudut yang lembut.

Mengapa menggunakannya: Jika anda mempunyai talian utama yang mengalir melalui kemudahan anda dan anda hanya perlu mengetik ke dalamnya untuk memberi makan kepada tangki atau stesen yang lebih kecil di sisi, ini adalah pilihan anda. Ia menawarkan aliran yang lebih lancar daripada $90^\circ$ T-Tee standard.

Terbaik untuk: Menambah garisan pintasan atau garisan pensampelan di sepanjang paip utama.

2. True Y-Tee — "The Fork in the Road"

Cara ia berfungsi: Fikirkan persimpangan jalan di mana jalan utama berakhir, dan anda mesti memilih kiri atau kanan. Ia membelah aliran dengan sempurna ke bahagian tengah kepada dua laluan simetri.

Mengapa menggunakannya: Jika anda perlu menyuap dua tangki yang sama atau tepi yis pada kadar yang sama, anda memerlukan True Y-Tee. Kerana ia simetri sempurna, ia memastikan tekanan seimbang dan kadar aliran yang sama kepada kedua-dua cawangan.

Terbaik untuk: Pembelahan yang sama, garisan pengisian simetri atau menggabungkan dua garisan berasingan ke dalam satu longkang utama.

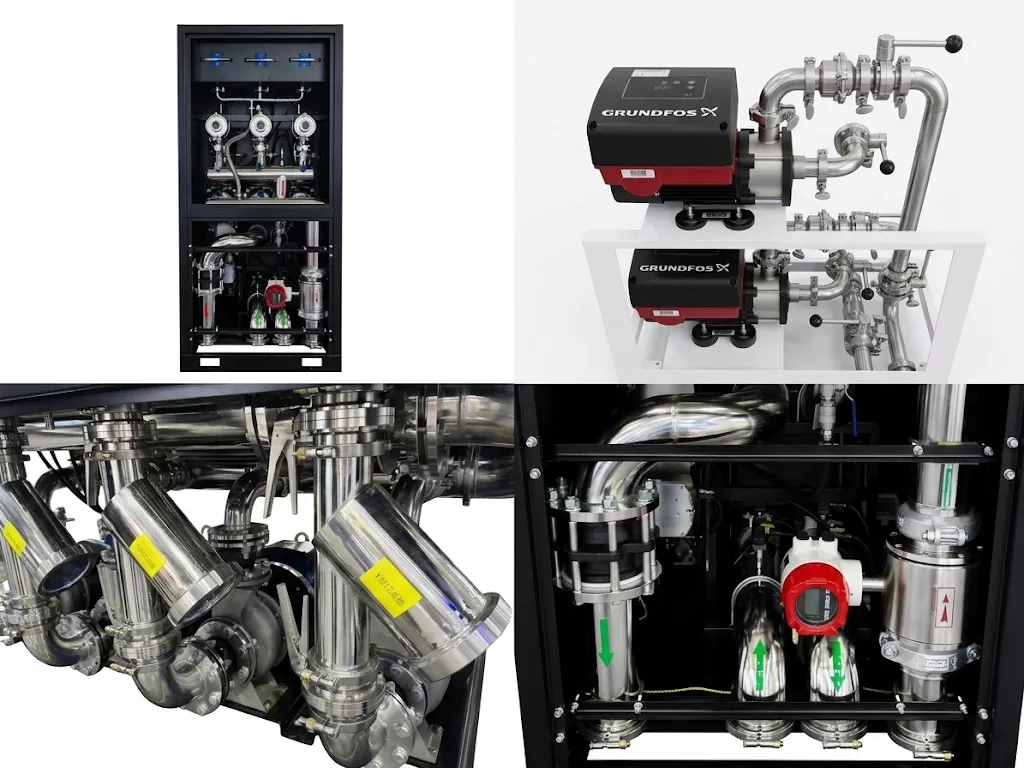

Digunakan secara meluas dalam CDU

Injap sanitari premium dan kelengkapan paip kami dibina untuk Unit Pengedaran Penyejukan berprestasi tinggi. Mereka membantu memastikan bendalir berjalan lancar dan selamat melalui gelung penyejukan kritikal. Diperbuat daripada keluli tahan karat gred tinggi, ia menghalang kebocoran dan melindungi elektronik yang sensitif. Mudah dipasang dan dibina untuk tahan lama, bahagian kami adalah pilihan ideal untuk sistem penyejukan cecair pusat data moden.
