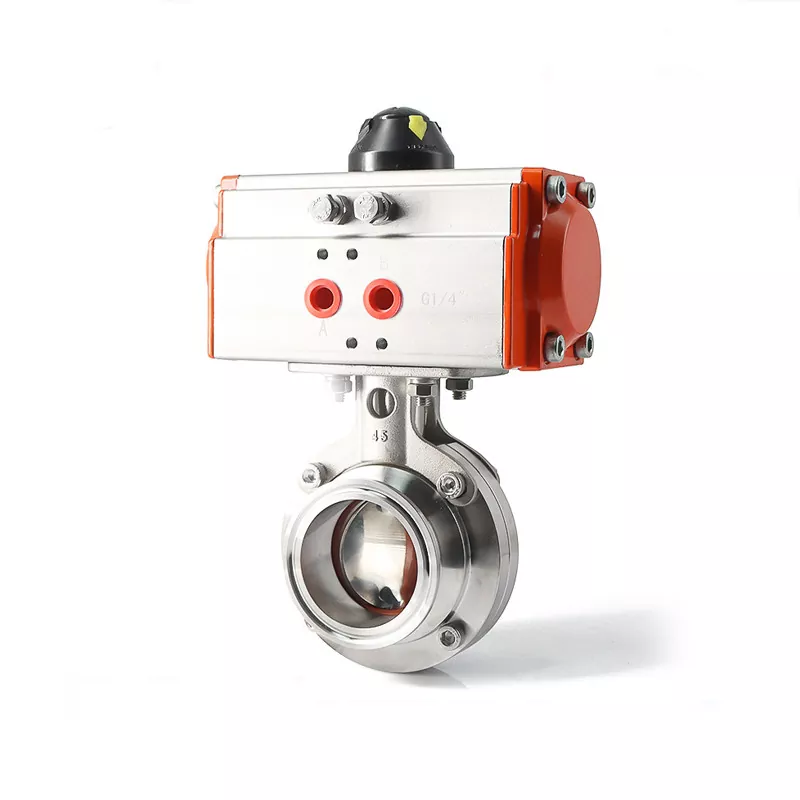

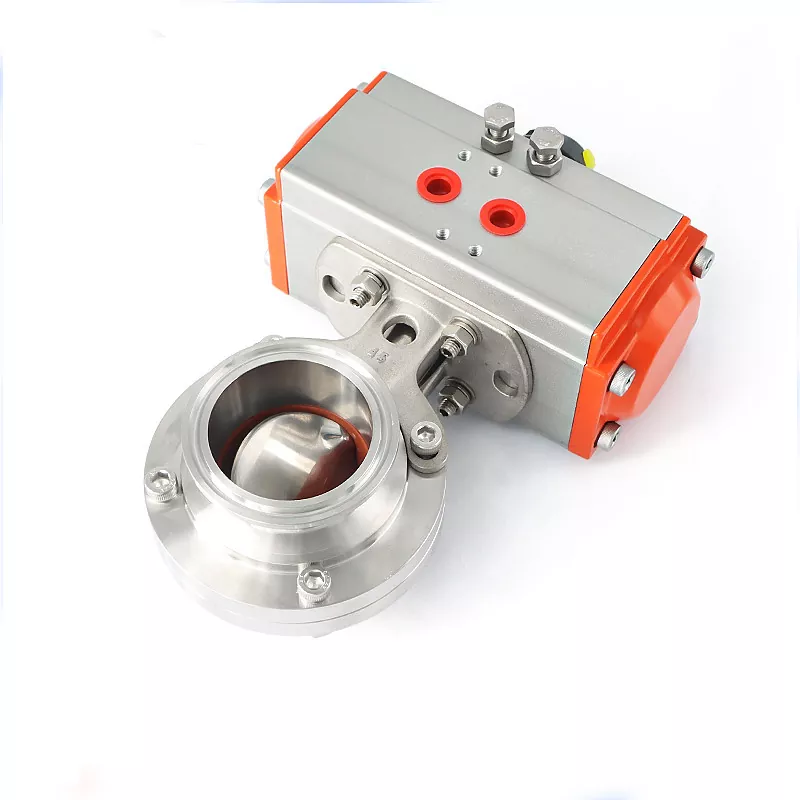

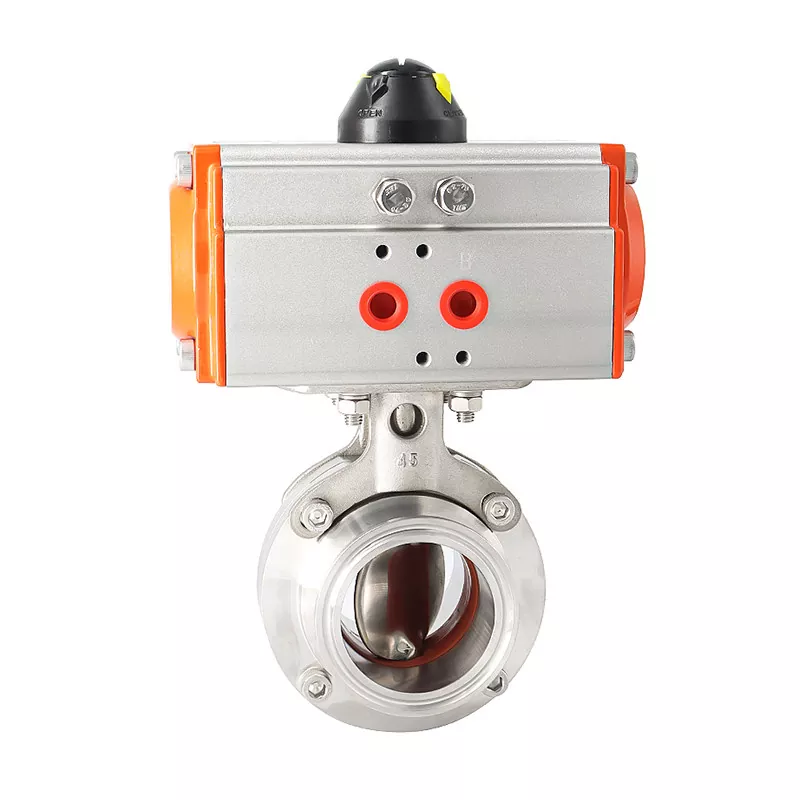

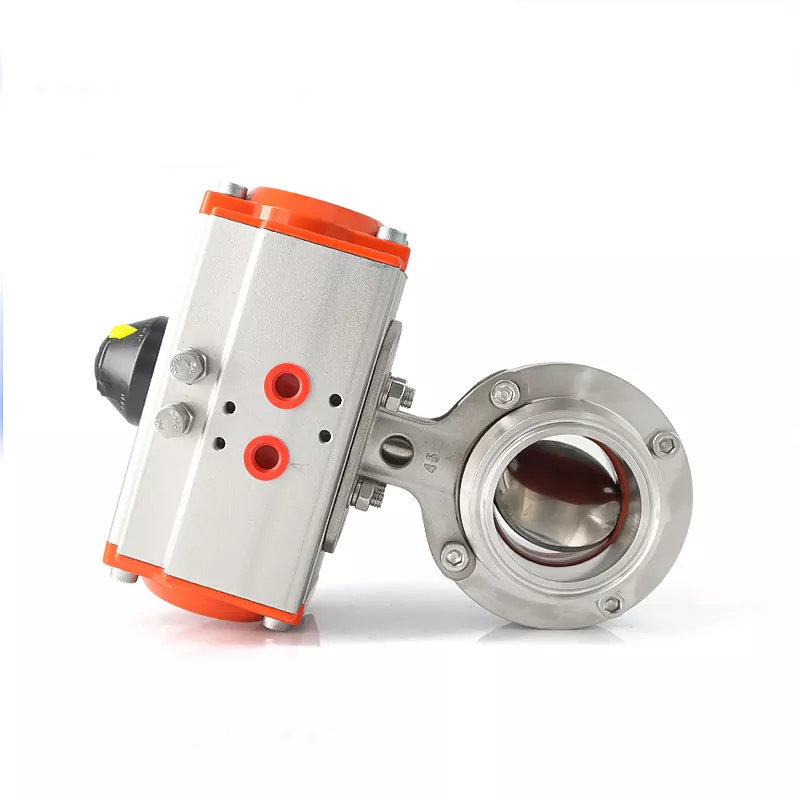

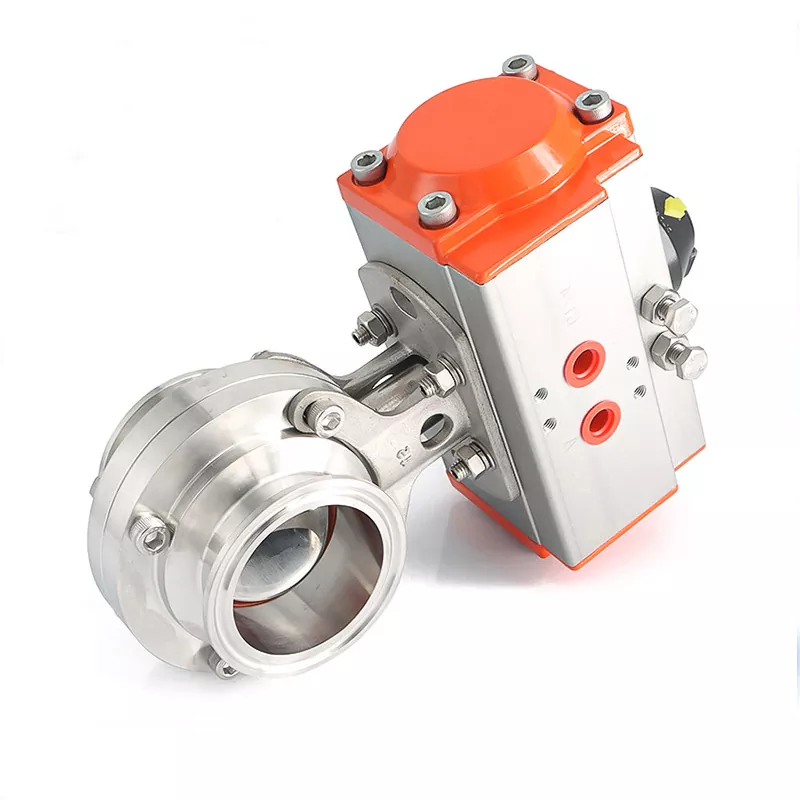

Dihasilkan daripada keluli tahan karat 316L sebagai bahan badan dan cakera standard, Injap Rama-rama Sanitari Pneumatik Mendatar tersedia dengan pilihan pengedap EPDM, PTFE atau FKM. Pelanggan juga boleh memilih jenis penggerak pneumatik yang berbeza, penunjuk kedudukan, pendakap pelekap dan sambungan kebersihan untuk memadankan keperluan peralatan dan paip mereka.
DINGYUE membekalkan injap kebersihan kepada aplikasi makanan & minuman, biofarmaseutikal, kimia halus dan cecair pusat data, dengan kebolehkesanan bahan, pemesinan ketepatan dan 100% ujian tekanan injap terpakai yang menyokong bekalan B2B yang konsisten.
Prinsip operasi menggabungkan injap rama-rama suku pusingan dengan penggerak pneumatik.
Udara Mampat → Penggerak Pneumatik → Batang Injap → Putaran Cakera → Kawalan Aliran
Apabila udara termampat memasuki penggerak, penggerak menjana pergerakan putaran yang memusingkan cakera rama-rama.
Cakera berputar kira-kira sejajar dengan saluran paip, membenarkan bendalir melalui injap.
Cakera berputar merentasi laluan aliran, mematikan saluran paip.
Penggerak pneumatik boleh menerima isyarat daripada sistem kawalan loji, membolehkan pembukaan dan penutupan automatik mengikut urutan proses.
Ini menjadikan injap sesuai untuk aplikasi di mana pengendali memerlukan operasi injap berulang tanpa mengakses setiap injap dalam sistem paip secara manual.
Bergantung pada penggerak yang dipilih:
· Bertindak Berganda: Udara mengendalikan kedua-dua pembukaan dan penutupan.
· Biasanya Tertutup (NC): Daya spring mengembalikan injap ke arah kedudukan tertutup apabila udara dikeluarkan.
· Biasanya Terbuka (NO): Daya spring mengembalikan injap ke arah kedudukan terbuka apabila udara dikeluarkan.
Konfigurasi yang betul bergantung pada strategi kawalan proses dan kedudukan kegagalan yang diperlukan.
|
Komponen |
Bahan Standard |
Penyesuaian Pilihan |
Kemasan Permukaan |
|
Badan / Cakera |
Keluli Tahan Karat 316L (1.4404) |
304 Keluli Tahan Karat |
Ra≤0.8μm Dalaman, Satin Luaran/Digilap |
|
Perumahan Penggerak |
Aloi Aluminium (Anodized) |
304 Keluli Tahan Karat |
Salutan anti-karat |
|
Seal / Gasket |
EPDM |
PTFE / FKM (Viton) |
Mematuhi FDA 177.2600 |
Penggerak pneumatik menyediakan operasi automatik tanpa memerlukan akses manual ke pemegang injap, menjadikannya praktikal untuk pemasangan peralatan dan kawalan proses terpusat.
Konfigurasi keluli tahan karat standard 316L memberikan rintangan kakisan dan sangat sesuai untuk menuntut persekitaran bendalir yang bersih dan ketulenan tinggi.
Kemasan permukaan dalaman Ra ≤ 0.8 μm tersedia untuk konfigurasi yang ditentukan, membantu mengurangkan kawasan di mana media proses boleh terkumpul.
EPDM ditawarkan sebagai meterai standard, manakala PTFE dan FKM tersedia untuk aplikasi yang memerlukan ciri kimia atau suhu yang berbeza.
Tri-Clamp, konfigurasi berulir/kesatuan dan dikimpal punggung membolehkan injap dipadankan dengan sistem paip kebersihan yang berbeza.
Konfigurasi penggerak pneumatik bertindak dua kali, biasanya tertutup dan biasanya terbuka membolehkan jurutera memilih logik operasi mengikut proses.
DINGYUE menyediakan Laporan Ujian Bahan (MTR) dan kebolehkesanan nombor haba untuk pesanan yang berkenaan, menyokong pengesahan bahan sepanjang proses pembekalan.

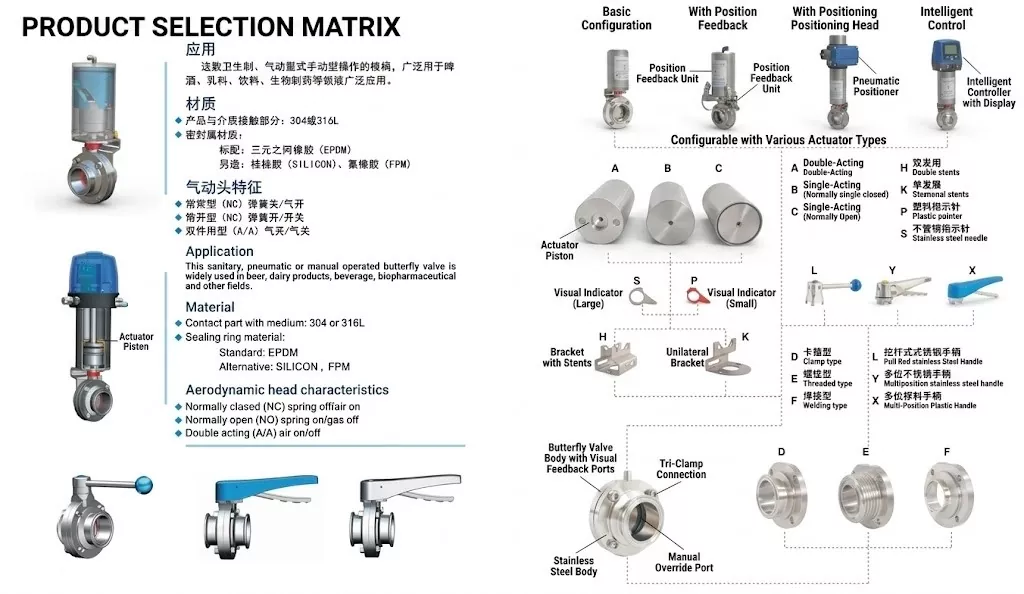

Penggerak menentukan cara injap rama-rama kebersihan bertindak balas kepada isyarat pneumatik dan apa yang berlaku apabila bekalan udara terganggu.
Kod: A
Tekanan udara digunakan untuk membuka dan menutup.
Sesuai untuk:
· Barisan proses automatik
· Kerap berbasikal
· Sistem dengan bekalan udara termampat berterusan
· Aplikasi yang memerlukan pembukaan dan penutupan terkawal
Kod: B
Penggerak menggunakan udara termampat untuk membuka injap, manakala daya spring mengembalikannya ke arah kedudukan tertutup apabila tekanan udara dikeluarkan.
Disyorkan apabila proses memerlukan konfigurasi tertutup gagal.
Kod: C
Penggerak menggunakan udara termampat untuk menutup injap, manakala daya spring mengembalikannya ke arah kedudukan terbuka apabila tekanan udara dikeluarkan.
Disyorkan apabila proses memerlukan konfigurasi fail-open.
Penunjuk mekanikal tahan lama yang sesuai untuk menuntut persekitaran industri.
Penunjuk ringan direka untuk pengenalan visual kedudukan injap yang mudah.
Konfigurasi sambungan dan pelekap hendaklah dipilih mengikut sistem paip sedia ada dan ruang pemasangan yang tersedia.
Sambungan sanitari keluaran cepat digunakan secara meluas dalam sistem pemprosesan kebersihan.
Faedah termasuk:
· Pemasangan yang mudah
· Pembongkaran pantas
· Penyelenggaraan yang mudah
· Sesuai untuk sistem paip kebersihan
Direka untuk sistem perpaipan yang memerlukan sambungan berulir atau gaya kesatuan.
Pilihan ini boleh dipertimbangkan apabila peralatan sekeliling menggunakan antara muka berulir kebersihan yang serasi.
Direka untuk pemasangan paip kekal.
Sambungan dikimpal punggung boleh digunakan di mana injap disepadukan terus ke dalam paip proses dan penyingkiran yang kerap tidak diperlukan.
Menyediakan konfigurasi pelekap penggerak-ke-injap yang teguh untuk aplikasi yang kestabilan mekanikal adalah penting.
Konfigurasi pelekap yang lebih padat di mana ruang pemasangan atau kedudukan sensor perlu dipertimbangkan.
Bagi pengilang peralatan, orientasi penggerak dan kelegaan sekitar hendaklah disahkan sebelum pengeluaran.
|
Industri Aplikasi |
Aplikasi Biasa |
Mengapa Menggunakan Injap Rama-rama Sanitari Pneumatik Mendatar |
|
Pemprosesan Makanan & Minuman |
Pemprosesan tenusu, mengisi minuman, membancuh, makanan cecair, sos, sirap dan sistem CIP |
Pembinaan keluli tahan karat yang bersih, permukaan dalaman yang licin dan sambungan sanitari yang fleksibel menyokong pengendalian cecair bersih dan kitaran pembersihan yang kerap. |
|
Biofarmaseutikal & Pemprosesan Bio |
Sistem WFI, gelung air tulen, bioreaktor, tangki penapaian dan talian pemindahan steril |
Keluli tahan karat 316L, pilihan pengedap yang bersih dan penggerak pneumatik boleh dikonfigurasikan sesuai untuk persekitaran proses yang terkawal dan bersih. |
|
Penyejukan Cecair Pusat Data |
Sistem CDU, manifold penyejukan terus ke cip, gelung penyejukan sekunder dan litar penyejukan sisi peralatan |
Penggerak pneumatik membolehkan penutupan jauh dan pengasingan aliran automatik manakala konfigurasi mendatar yang padat boleh memudahkan pemasangan di sekeliling peralatan penyejuk dan gelincir paip. |
|
Pemprosesan Bahan Kimia Halus |
Pemindahan cecair ketulenan tinggi, sistem batching dan talian proses kimia |
Pembinaan 316L, bahan pengedap yang boleh dipilih dan kawalan bahan yang boleh dikesan membantu memenuhi keperluan pengendalian bendalir yang menuntut. |
|
Kosmetik & Penjagaan Diri |
Kosmetik cecair, emulsi, air tulen dan sistem pemindahan bahan |
Pembinaan yang bersih dan pilihan sambungan kebersihan membantu mengurangkan risiko pencemaran dan memudahkan pembersihan dan penyelenggaraan. |
|
Air Tulen & Sistem Bendalir Ketulenan Tinggi |
Pengagihan air tulen, gelung proses ketulenan tinggi dan pemindahan cecair bersih |
Komponen keluli tahan karat bermesin ketepatan, kemasan permukaan terkawal dan pemasangan bilik bersih yang berkenaan menyokong cecair ketulenan tinggi |
Lihat tanda-tanda itu di dinding kilang kami? Kami menyimpan pelbagai jenis keluli tahan karat kami—seperti SS304 dan SS316—di kawasan berasingan sepenuhnya dengan mesin mereka sendiri. Kami tidak pernah mencampurkannya. Ini menjamin bahawa apabila anda membayar untuk logam premium, tahan karat, anda mendapat apa yang anda bayar.
