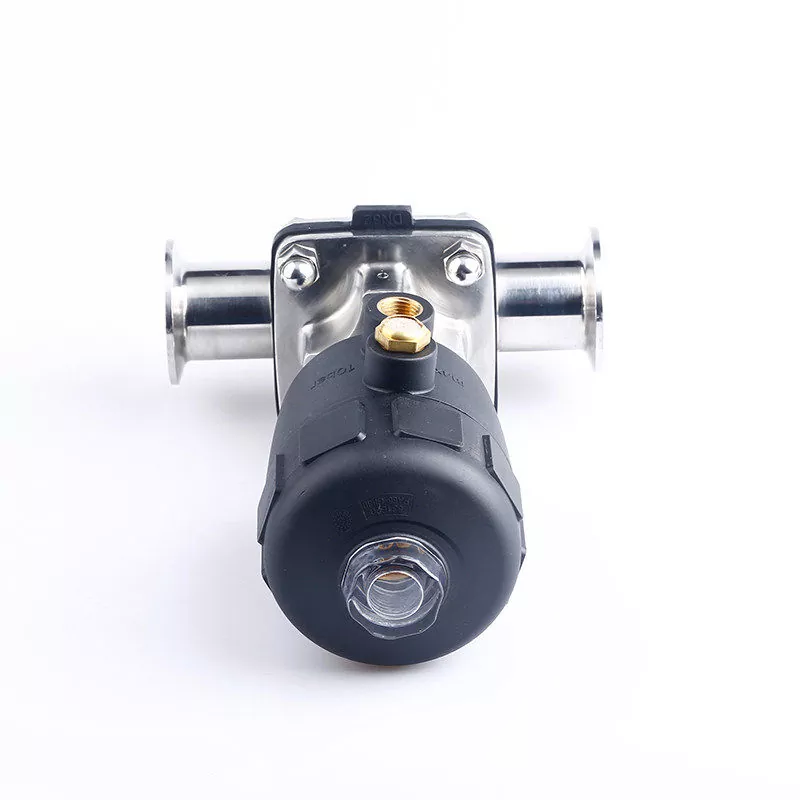

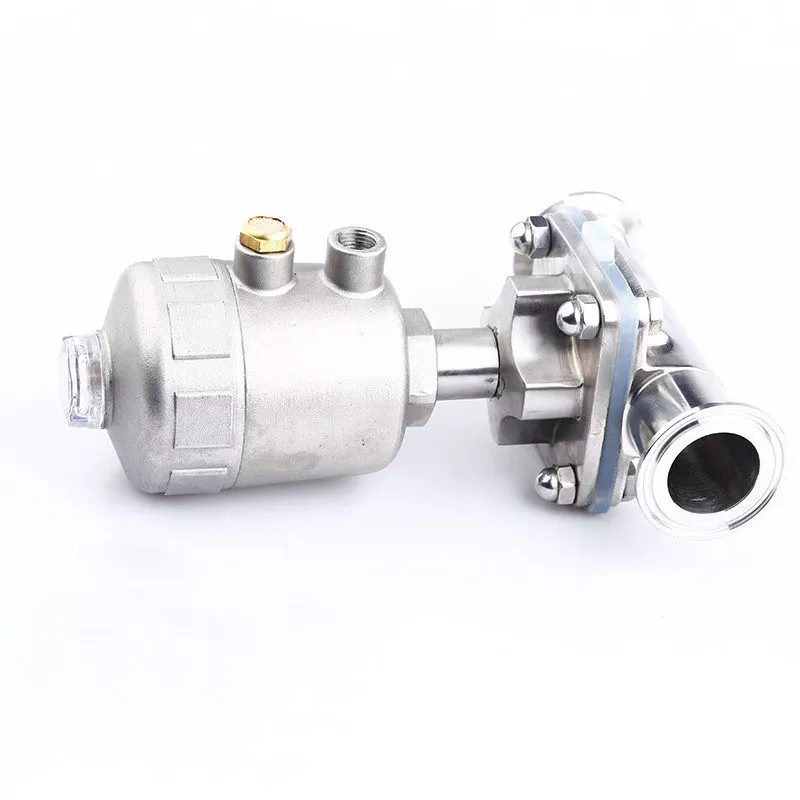

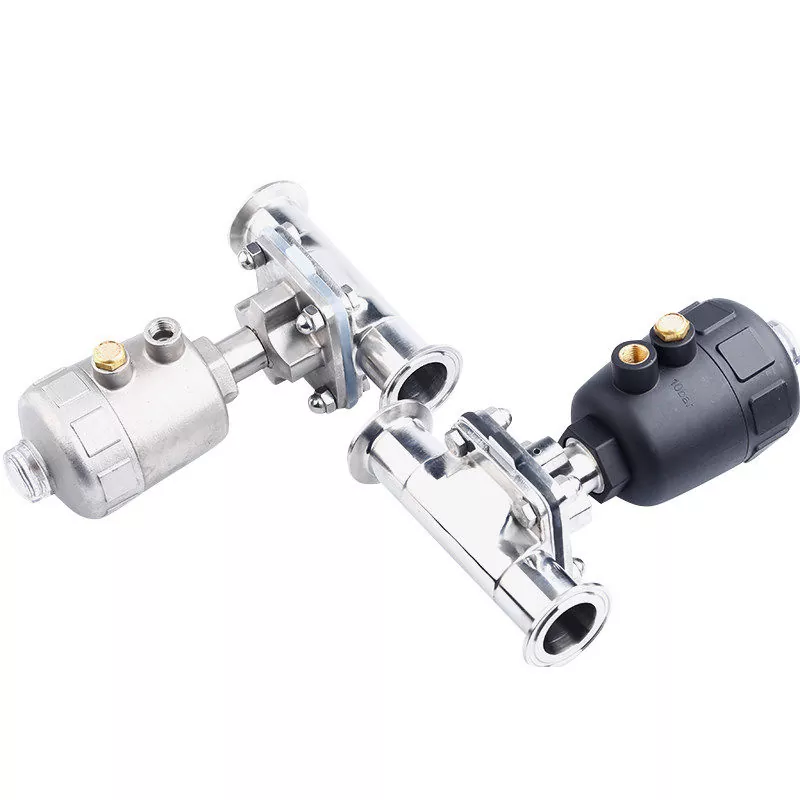

Injap Diafragma Pneumatik

Injap diafragma pneumatik DINGYUE dibangunkan untuk saluran proses di mana pelarasan aliran yang tepat dan kebersihan yang ketat adalah sama penting. Didorong oleh penggerak pneumatik, ia membolehkan pembukaan dan penutupan automatik sambil mengekalkan kawalan media yang lancar tanpa operasi manual. Pembinaan keluli tahan karat, reka bentuk diafragma yang bersih dan struktur yang mudah diselenggara menjadikannya sesuai untuk peralatan pemprosesan steril, sistem CIP dan gelung penyejukan ketulenan tinggi dalam kemudahan canggih. Setiap injap dihasilkan di bawah kawalan kualiti yang ketat untuk menyokong prestasi yang konsisten dalam persekitaran industri yang mencabar.

Butiran Spesifikasi

Bagaimana Penggerak Pneumatik Berfungsi?

Penggerak pneumatik menggunakan udara termampat untuk mengawal pergerakan membuka dan menutup injap, menggantikan operasi manual dengan kawalan automatik. Dalam sistem injap diafragma, penggerak menjana daya yang diperlukan untuk menggerakkan diafragma ke atas atau ke bawah, membenarkan penutupan cecair dan peraturan aliran yang tepat.

Mekanisme kerja adalah berdasarkan tiga komponen utama:

· Ruang Udara – Menerima udara termampat dan menukar tekanan udara kepada daya mekanikal.

· Omboh – Bergerak di bawah tekanan udara untuk memacu batang injap.

· Pemasangan Spring – Menyediakan daya balik dalam penggerak satu lakonan.

Untuk aplikasi kebersihan, penggerak yang biasanya tertutup bertindak tunggal biasanya dipilih kerana ia menyediakan perlindungan tutup automatik apabila bekalan udara terganggu.

Proses Kerja Penggerak Biasanya Tertutup Tunggal

1. Tiada Bekalan Udara: Kedudukan Injap Tertutup

Apabila udara termampat tidak dibekalkan, spring dalaman kekal dalam kedudukan lanjutannya dan menolak batang penggerak ke bawah.

Daya ke bawah menekan diafragma dengan ketat pada tempat duduk injap, memastikan injap diafragma pneumatik tertutup dan menghalang aliran media.

Reka bentuk biasanya tertutup (NC) ini menyediakan fungsi selamat gagal. Jika barisan pengeluaran kehilangan tekanan udara secara tidak dijangka, injap secara automatik kembali ke kedudukan tertutup, membantu mencegah kebocoran, kehilangan produk dan risiko pencemaran dalam proses sensitif.

2. Bekalan Udara Diaktifkan: Kedudukan Pembukaan Injap

Apabila sistem kawalan menghantar isyarat operasi, udara termampat memasuki ruang penggerak dan mewujudkan tekanan pada omboh.

Tentera udara menolak omboh ke atas sambil memampatkan spring di dalam penggerak. Semasa omboh bergerak, batang yang disambungkan mengangkat diafragma dari permukaan pengedap, membenarkan bendalir mengalir melalui saluran paip.

Operasi automatik ini membolehkan tindak balas yang lebih pantas, kawalan jauh dan pergerakan injap yang konsisten dalam sistem pengeluaran yang memerlukan kayuhan yang kerap.

3. Bekalan Udara Dikeluarkan: Injap Kembali ke Kedudukan Tertutup

Apabila udara termampat dilepaskan, tekanan di dalam ruang penggerak berkurangan.

Tanpa tekanan udara yang menahan omboh pada kedudukannya, spring kembali ke keadaan asalnya dan menolak omboh dan batang ke bawah. Diafragma bergerak kembali ke tempat duduk injap, menutup injap dan menghentikan aliran bendalir.

Fungsi set semula automatik ini memastikan injap kembali ke kedudukan tertutup yang selamat selepas setiap kitaran operasi.

Pilihan Penggerak Bertindak Berganda

Penggerak dwitindakan beroperasi secara berbeza daripada reka bentuk spring-return. Daripada menggunakan spring balik, ia bergantung pada udara termampat yang dibekalkan ke kedua-dua belah omboh.

· Pembukaan: Udara memasuki ruang bawah dan menolak omboh ke atas untuk membuka injap.

· Penutupan: Udara memasuki ruang atas dan menolak omboh ke bawah untuk menutup injap.

Oleh kerana kedua-dua pergerakan dikuasakan oleh tekanan udara, penggerak dwitindakan boleh memberikan kelajuan buka dan tutup yang lebih pantas tanpa rintangan spring. Ia sesuai untuk sistem automatik di mana bekalan udara berterusan tersedia dan tindak balas injap pantas diperlukan.

Memilih Penggerak yang Tepat untuk Sistem Anda

Penggerak bertindak tunggal diutamakan untuk proses kebersihan di mana penutupan keselamatan adalah penting, manakala penggerak dwitindakan sering dipilih untuk automasi frekuensi tinggi yang memerlukan operasi yang lebih pantas.

Pemilihan penggerak yang betul bergantung pada faktor seperti reka bentuk sistem, ketersediaan udara, kekerapan operasi dan keperluan keselamatan proses.

Proses Pengeluaran

· Penempaan Ketepatan: Kami menggunakan keluli tahan karat berkualiti tinggi untuk menempa badan injap diafragma pneumatik.

· Pemesinan Ketepatan Tinggi: Kami menggunakan mesin CNC untuk membentuk laluan aliran dan menggilap permukaan dalam kepada kemasan cermin. Ini mencipta reka bentuk bebas kaki mati yang mudah dibersihkan.

· Pengeluaran Diafragma: "Jantung" injap diafragma pneumatik ialah diafragma komposit (PTFE + Getah). Ia direka bentuk untuk tahan bahan kimia dan sangat fleksibel untuk kegunaan jangka panjang.

· Ujian Ketat: Semua bahagian dipasang di dalam bilik bersih dan lulus ujian tekanan tinggi untuk memastikan kebocoran sifar.

Mengapa Pelbagai Jenis Injap Sanitari Diperlukan?

Dalam sistem cecair kebersihan, injap melakukan lebih daripada sekadar memulakan atau menghentikan aliran. Proses pengeluaran yang berbeza melibatkan ciri media yang berbeza, keperluan kebersihan, keadaan tekanan dan prosedur pembersihan. Injap yang sesuai untuk pengeluaran farmaseutikal steril mungkin bukan pilihan yang tepat untuk saluran pemindahan minuman atau sistem produk berkelikatan tinggi.

Inilah sebabnya mengapa industri menggunakan reka bentuk injap kebersihan yang berbeza. Setiap struktur dibangunkan untuk menyelesaikan cabaran proses tertentu, mengimbangi kebersihan, kecekapan aliran, keperluan penyelenggaraan dan kebolehpercayaan operasi.

1. Injap Diafragma Sanitari – Untuk Aplikasi Kebersihan Kritikal

Dalam farmaseutikal, bioteknologi, dan proses ketulenan tinggi yang lain, mencegah pencemaran adalah keutamaan pertama. Injap diafragma sanitari direka bentuk untuk aplikasi ini di mana walaupun sejumlah kecil media tertahan boleh menjejaskan kualiti produk.

Diafragma mencipta pemisahan tertutup antara mekanisme injap dan cecair proses. Struktur ini mengurangkan kawasan di mana cecair boleh kekal terperangkap dan menjadikan injap lebih mudah dibersihkan melalui prosedur CIP atau SIP. Untuk pemindahan media steril, sistem air tulen dan proses biologi yang sensitif, injap diafragma menyediakan penyelesaian yang boleh dipercayai untuk mengekalkan integriti proses.

Berbanding dengan reka bentuk injap lain, injap diafragma biasanya lebih disukai untuk kebersihan berbanding pengendalian aliran tugas berat. Ia lebih sesuai untuk keadaan tekanan sederhana dan aplikasi di mana kawalan kebersihan adalah lebih penting daripada kapasiti aliran maksimum.

2. Injap Rama-rama Sanitari – Untuk Pemindahan Bendalir Isipadu Besar yang Cekap

Barisan pengeluaran makanan, minuman dan tenusu selalunya memerlukan pergerakan cecair dalam kuantiti yang banyak melalui saluran paip setiap hari. Dalam aplikasi ini, injap rama-rama sanitari digunakan secara meluas kerana ia menyediakan kawalan aliran yang cekap dengan struktur yang ringkas dan padat.

Reka bentuk yang ringan menjadikannya praktikal untuk saiz paip yang lebih besar, manakala operasi suku pusingan pantas membolehkan pembukaan dan penutupan pantas semasa kitaran pengeluaran dan pembersihan. Ia biasanya dipasang pada tangki simpanan, saluran paip pemindahan, dan sistem CIP di mana operasi yang boleh dipercayai dan penyelenggaraan yang mudah adalah penting.

Berbanding dengan injap diafragma, injap rama-rama menawarkan pilihan yang lebih menjimatkan untuk paip kebersihan berdiameter besar. Walau bagaimanapun, cakera kekal di dalam laluan aliran semasa operasi, yang boleh mencipta rintangan aliran sedikit. Untuk aplikasi ultra-tulen yang memerlukan risiko pengekalan cecair yang paling rendah, reka bentuk injap lain mungkin lebih sesuai.

3. Injap Bebola Sanitari – Untuk Pengendalian Media Aliran Tinggi dan Likat

Tidak semua sistem kebersihan mengendalikan cecair kelikatan rendah seperti air. Banyak proses makanan dan perindustrian melibatkan produk yang lebih tebal, termasuk sirap, sos, pekat dan bahan likat lain yang memerlukan aliran lancar dan tidak terhad.

Injap bebola sanitari direka bentuk dengan laluan aliran port penuh yang membolehkan media melaluinya dengan kehilangan tekanan minimum apabila dibuka sepenuhnya. Ini menjadikannya sesuai untuk aplikasi yang mengekalkan kecekapan aliran dan pengendalian bahan yang lebih tebal adalah pertimbangan penting.

Berbanding dengan injap rama-rama, injap bebola menyediakan saluran aliran yang lebih terbuka dan prestasi yang lebih baik untuk pemindahan media yang menuntut. Walau bagaimanapun, struktur injap bola tradisional mungkin mengandungi rongga dalaman di mana cecair sisa boleh berkumpul. Untuk aplikasi kebersihan yang ketat, reka bentuk injap yang betul, kemasan permukaan dan prosedur pembersihan adalah penting untuk mengekalkan kebersihan sistem.

Memilih Injap Sanitari yang Tepat untuk Aplikasi Anda

Injap kebersihan yang betul bergantung pada keperluan sebenar proses, termasuk jenis media, tahap kebersihan, saiz saluran paip, tekanan operasi dan kaedah pembersihan.

· Sistem farmaseutikal dan bioproses biasanya mengutamakan pencegahan pencemaran dan operasi steril.

· Saluran makanan, minuman dan tenusu selalunya memerlukan kawalan aliran yang cekap untuk pemindahan volum besar.

· Produk berkelikatan tinggi mungkin memerlukan injap dengan laluan aliran yang lebih licin dan kurang terhad.

DINGYUE menyediakan rangkaian lengkap penyelesaian injap kebersihan, termasuk injap rama-rama kebersihan, injap bebola kebersihan, dan injap diafragma yang bersih, membantu pelanggan memilih peralatan kawalan aliran yang sesuai untuk aplikasi farmaseutikal, pemprosesan makanan, semikonduktor dan cecair.
