Injap bebola sanitari gerek penuh kimpal ialah injap pengasingan sanitari yang menggunakan bebola gerudi dengan laluan aliran yang sepadan dengan lubang saluran paip nominal. Tidak seperti reka bentuk port kecil, konfigurasi lubang penuh meminimumkan sekatan yang dibuat oleh badan injap apabila injap terbuka sepenuhnya.

Sambungan yang dikimpal menyediakan sambungan kekal antara injap dan saluran paip proses, menjadikan konfigurasi ini amat sesuai untuk sistem kebersihan di mana sambungan mekanikal yang lebih sedikit diutamakan.

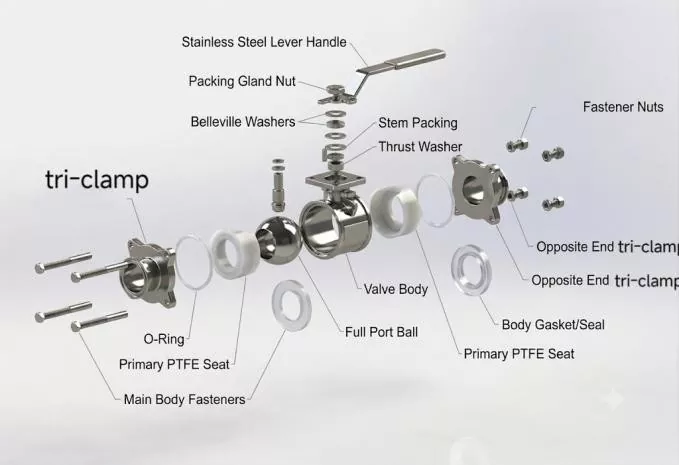

Pembinaan asas termasuk:

· Badan injap keluli tahan karat

· Bola keluli tahan karat port penuh

· Batang injap mesin ketepatan

· PTFE atau tempat duduk PTFE yang diubah suai

· Komponen pengedap batang

· Sambungan kimpalan punggung tamat

· Pilihan penggerak manual, pneumatik atau elektrik

Gabungan ini menjadikan injap berbeza daripada injap bola berulir konvensional: tumpuan bukan sekadar membuka dan menutup talian, tetapi pada mengekalkan laluan aliran proses yang berterusan, boleh dibersihkan dan sekatan rendah.

Matriks Parameter Teknikal

1. Badan Injap dan Reka Bentuk Port Penuh

Badannya ditempa daripada keluli tahan karat ASTM A351 CF3M (316L) bilet tunggal. Penempaan menghilangkan keliangan mikroskopik yang wujud dalam keluli tuang, menghalang media berbahaya daripada meresap ke dalam struktur logam. Geometri lubang penuh bermakna apabila injap berada dalam kedudukan terbuka sepenuhnya, alat pigging boleh melalui saluran paip dengan lancar untuk kitaran pembersihan mekanikal.

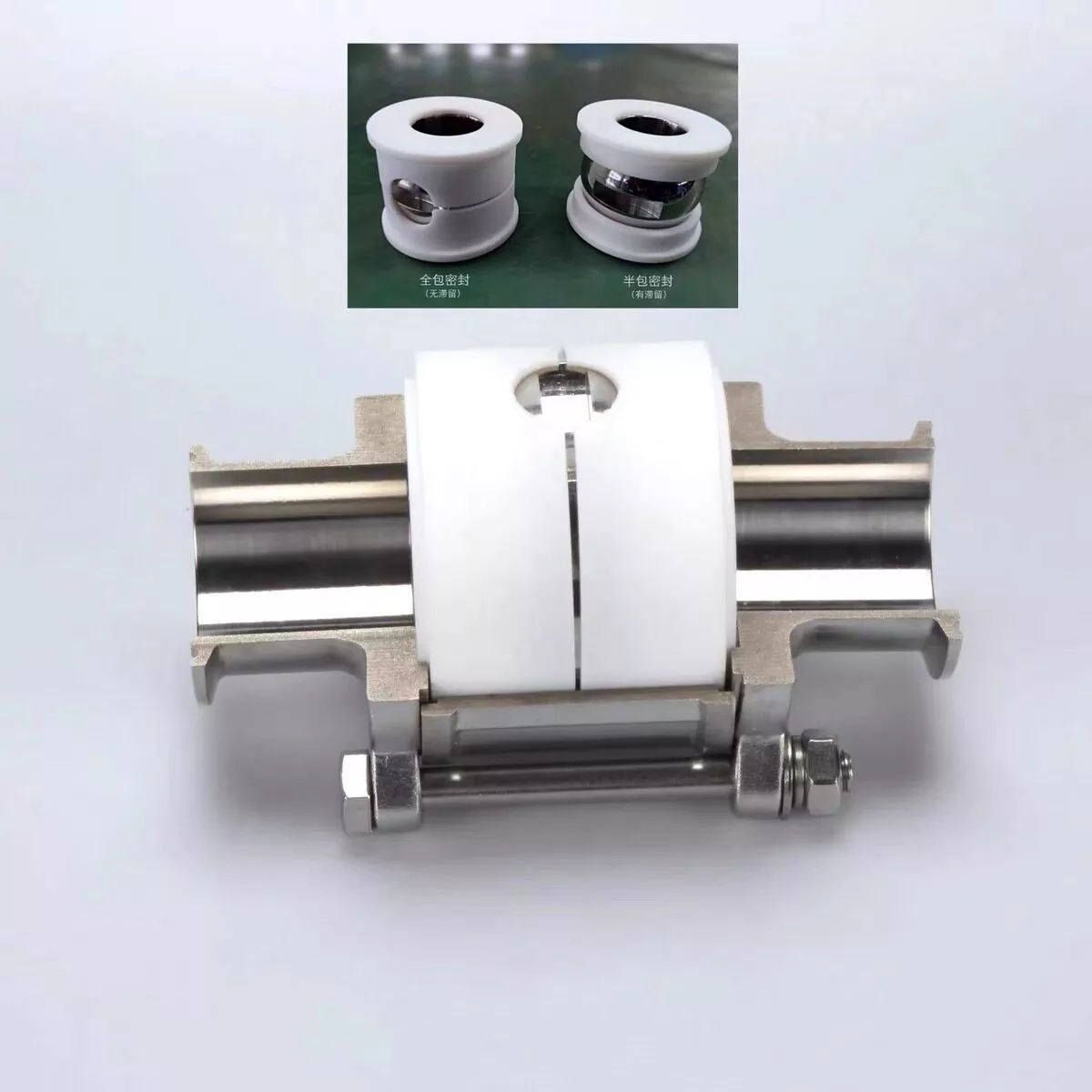

2. Sistem Pengedap Pengisi Rongga Termaju

Injap bola standard meninggalkan jurang yang disengajakan antara bola dan perumah injap. Apabila cecair melepasi, sejumlah kecil produk terperangkap dalam ruang mati ini, yang membawa kepada pertumbuhan bakteria dan pencemaran kelompok. Injap bebola sanitari gerek penuh kimpalan kami menggunakan tempat duduk pengisi rongga acuan ketepatan yang disesuaikan. Tempat duduk ini mengisi sepenuhnya kekosongan di sekeliling bola, tidak meninggalkan tempat untuk sisa cecair bersembunyi.

3. Hujung Kimpalan Ketepatan

Hujung kimpalan punggung dimesin mengikut toleransi yang tepat sepadan dengan piawaian paip global (Siri ASME BPE AM, DIN 11860 Julat 2). Tangs kimpalan yang dilanjutkan memastikan penjanaan haba semasa kimpalan TIG orbit tidak meledingkan atau mencairkan pengedap PTFE dalaman, memastikan kesesuaian drop-in yang lancar untuk pelantar kimpalan automatik.

[Injap Lanjutan Kami: Rongga Diisi -> Laluan Flush Linear -> Zon Mati Sifar]

Pilihan Penggerak

Injap bebola sanitari gerek penuh kimpalan boleh dibekalkan untuk operasi manual atau disepadukan ke dalam sistem kawalan proses automatik.

Untuk pemasangan automatik, penggerak hendaklah dipilih mengikut tork yang diperlukan, kekerapan operasi, isyarat kawalan dan kedudukan gagal daripada hanya memadankan penggerak dengan saiz injap nominal.

Pelaksanaan, Pemasangan & Langkah Berjaga-jaga

Pemasangan yang betul mengekalkan kelebihan mekanikal injap ketulenan tinggi anda. Ikuti garis panduan kejuruteraan ini untuk memastikan pentauliahan sistem yang sempurna:

Penyediaan sebelum Kimpalan: Sebelum memulakan kimpalan TIG automatik atau manual, injap bebola sanitari gerek penuh kimpalan mesti dibuka sepenuhnya untuk mengelakkan haba tinggi arka daripada memesongkan atau menghanguskan tempat duduk PTFE dalaman dan pengedap batang. Hanya dua penutup hujung harus dilekatkan dan dikimpal pada saluran paip.

Mengapa Memilih DingYue?

Pilihan Penghantaran yang Fleksibel

Kami menguruskan berat penghantaran yang pelbagai dan keperluan volum setiap hari. Sebagai contoh, tempahan pertengahan 2026 baru-baru ini menampilkan berat bersih 890 KG yang dibungkus ke dalam karton penghantaran padat. Untuk memaksimumkan keselamatan semasa pengangkutan udara dan lautan antarabangsa, kargo telah dipallet menggunakan peti yang dirawat haba standard, menjadikan jumlah berat kasar kepada 930 KG dan memastikan pengendalian mudah oleh forklift standard.

Sama ada anda memerlukan Beban Kurang Daripada Kontena (LCL), Muatan Kontena Penuh (FCL), atau pengangkutan udara segera melalui kurier antarabangsa utama (DHL, FedEx, UPS), pasukan logistik kami yang berdedikasi menguruskan semua dokumentasi eksport, kertas pelepasan kastam dan penjejakan barang untuk memastikan penghantaran lancar ke kemudahan anda.

Soalan Lazim

Apakah injap bebola sanitari gerek penuh kimpalan?

Ia adalah injap bebola kebersihan dengan laluan aliran port penuh dan hujung kimpalan punggung yang direka untuk pemasangan kekal dalam sistem paip yang bersih atau ketulenan tinggi.

Apakah kelebihan injap bebola lubang penuh?

Reka bentuk lubang penuh membolehkan laluan bola dalaman sepadan rapat dengan lubang saluran paip apabila dibuka sepenuhnya, membantu meminimumkan sekatan aliran berbanding dengan reka bentuk port terkurang.

Mengapa memilih sambungan yang dikimpal dan bukannya sambungan Tri-Clamp?

Sambungan yang dikimpal sesuai untuk paip proses kekal di mana sambungan boleh tanggal yang lebih sedikit diutamakan. Sambungan Tri-Clamp lebih mudah apabila pembongkaran dan penyelenggaraan yang kerap diperlukan.

Adakah injap sesuai untuk sistem CIP?

Ia boleh digunakan dalam sistem CIP yang berkenaan, dengan syarat saiz injap, bahan tempat duduk, suhu, tekanan dan kimia pembersihan adalah serasi dengan keadaan proses sebenar.

Bolehkah injap digunakan dalam sistem biofarmaseutikal?

ya. Konfigurasi 316L yang berkenaan, kemasan permukaan kebersihan dan sambungan yang dikimpal boleh ditentukan untuk sistem cecair biofarmaseutikal mengikut keperluan projek.

Adakah 316L tersedia?

ya. Keluli tahan karat 316L tersedia, dengan keluli tahan karat 304 ditawarkan untuk konfigurasi yang berkenaan.

Apakah bahan tempat duduk yang ada?

Pilihan yang tersedia termasuk PTFE, TFM 1600 dan PTFE yang dipenuhi rongga. Pilihan yang sesuai bergantung pada medium dan keadaan operasi.

Bolehkah injap bola sanitari ini diautomasikan?

ya. Pilihan penggerak manual, pneumatik dan elektrik tersedia. Konfigurasi pneumatik boleh dibekalkan seperti biasanya tertutup, biasanya terbuka atau bertindak dua kali.

Bolehkah DingYue menyediakan sijil bahan?

Untuk pesanan yang berkenaan, DingYue boleh menyediakan Laporan Ujian Bahan dan kebolehkesanan nombor haba untuk menyokong pengesahan bahan dan dokumentasi projek.
