Banyak komponen perindustrian dibekalkan dengan sambungan berulir standard, manakala sistem pemprosesan yang bersih biasanya dibina di sekeliling paip Tri-Clamp. Apabila kedua-dua sistem ini perlu bekerjasama, menggantikan peralatan sedia ada selalunya tidak diperlukan.
Penyesuai NPT Wanita DINGYUE 22MP mencipta antara muka terus antara saluran paip Tri-Clamp dan komponen NPT Lelaki. Reka bentuk ini membantu jurutera mengintegrasikan injap, instrumen dan peralatan tambahan ke dalam sistem kebersihan sambil memastikan pemasangan mudah dan cekap penyelenggaraan.
|
kategori |
Spesifikasi Utama / Pilihan |
Aplikasi & Ciri |
|
Jenis Produk / Bahagian No. |
• 22MP (Tri-Clamp x Penyesuai Benang NPT Lelaki) |
Mendayakan peralihan tahan bocor antara sistem Tri-Clamp kebersihan dan paip berulir, penderia atau peralatan tambahan. |
|
Gred Bahan |
• Keluli Tahan Karat 316L (1.4404) • Keluli Tahan Karat 304 (1.4301) |
316L: Diutamakan untuk biofarm, cecair ketulenan tinggi dan saluran penyejuk cecair kerana kandungan karbon rendah dan rintangan kakisan yang lebih tinggi. 304: Gred komersial standard untuk makanan, minuman, tenusu dan pemprosesan am. |
|
Sambungan Benang |
• NPT Lelaki (ANSI/ASME B1.20.1) • Benang tirus bermesin ketepatan |
Memastikan penglibatan yang ketat dan pengedap yang boleh dipercayai apabila digabungkan dengan pengedap benang (pita/tampal PTFE) atau dikawinkan dengan komponen NPT wanita. |
|
Profil Pemesinan |
• Dimesin daripada stok bar palsu pepejal • Tersedia dengan atau tanpa sepana flat / badan hex |
Flat sepana/badan hex membenarkan pengetatan selamat dengan alatan standard tanpa merosakkan muka bebibir pengapit kebersihan. |
|
Piawaian & Pematuhan |
• Piawaian Sanitari 3-A (Pensijilan 63-04) • patuh ASME BPE • FDA 21 CFR 177.2600 & USP Kelas VI (untuk gasket) • Kebolehkesanan: Laporan Ujian Kilang (MTR) dengan pengesanan nombor haba |
Diperakui sepenuhnya untuk pemprosesan kebersihan, menjamin pematuhan komposisi bahan dan kebolehtukaran global. |
Projek paip kebersihan mungkin termasuk komponen daripada pembekal yang berbeza, dan piawaian sambungan tidak sentiasa konsisten.
Penyesuai Npt Wanita 22MP menyediakan titik peralihan antara paip Tri-Clamp dan komponen NPT Lelaki, membantu kontraktor menyepadukan peralatan baharu ke dalam sistem sedia ada tanpa perubahan saluran paip yang besar.
Badan hex pilihan membolehkan pemasang menggunakan daya pengetatan yang betul dengan alat standard sambil melindungi kawasan sambungan pengapit.
Reka bentuk ini amat berguna semasa pemasangan peralatan, penggantian dan penyelenggaraan medan di mana kecekapan pemasangan penting.
Berbanding dengan pengubahsuaian dikimpal kekal, penyesuai berasaskan pengapit membolehkan penggantian yang lebih mudah dan pelarasan sistem masa hadapan.
Bagi jurutera proses, ini bermakna kurang masa henti apabila menambah instrumen, menukar susun atur peralatan atau menaik taraf litar bendalir.

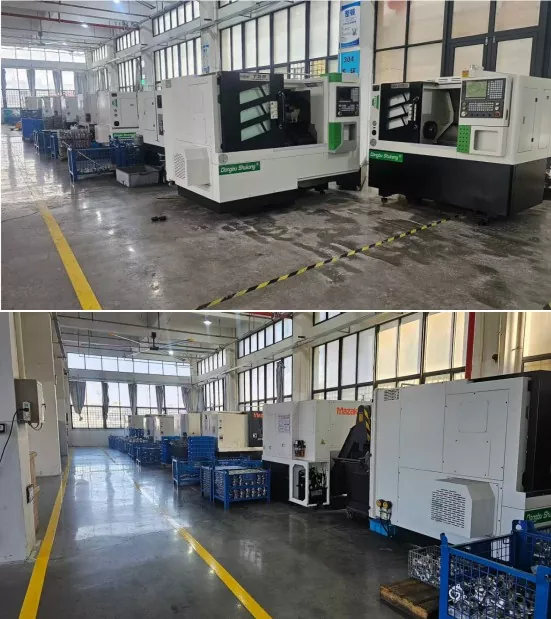

DINGYUE menghasilkan Penyesuai NPT Wanita 22MP melalui pemesinan CNC ketepatan untuk mengekalkan ketepatan benang dan dimensi sambungan yang konsisten.
Bahan keluli tahan karat 304 dan 316L dikawal dengan teliti semasa pengeluaran. Untuk aplikasi yang memerlukan kebolehkesanan, sijil bahan dan dokumentasi pemeriksaan tersedia untuk menyokong keperluan projek.
Sebelum penghantaran, setiap penyesuai diperiksa untuk:
· Ketepatan benang
· Dimensi pengapit
· Keadaan permukaan
· Ketekalan bahan

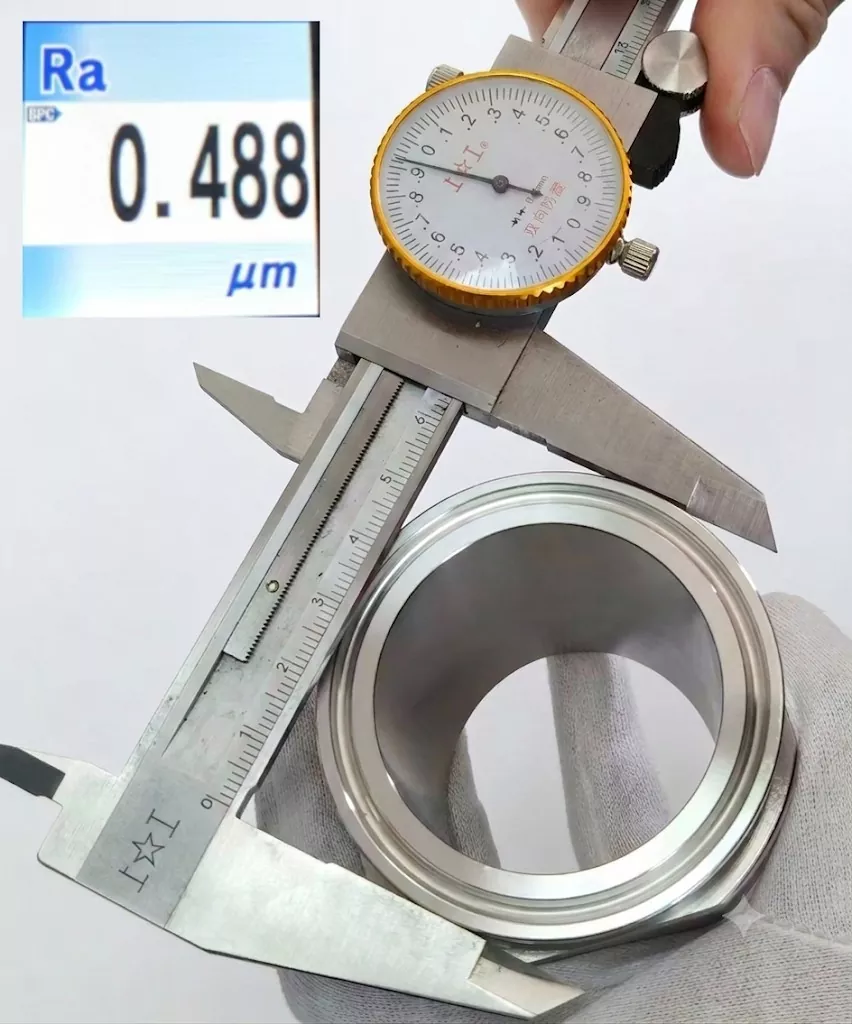

DINGYUE mengawal kualiti pemesinan dan keperluan permukaan untuk memastikan prestasi pengedap yang stabil apabila dipadankan dengan gasket dan pengapit yang sesuai.
Ia menghubungkan komponen berulir NPT Lelaki dengan sistem paip kebersihan Tri-Clamp, membolehkan piawaian sambungan berbeza berfungsi bersama.
Perbezaannya ialah arah sambungan benang. 21MP menggunakan benang NPT Lelaki, manakala 22MP menyediakan sambungan berulir NPT Perempuan untuk menerima komponen NPT Lelaki.
304 sesuai untuk makanan am dan aplikasi industri. 316L disyorkan untuk persekitaran farmaseutikal, ketulenan tinggi dan sensitif terhadap kakisan.
ya. Saiz benang tersuai, dimensi pengapit, bahan dan kemasan permukaan boleh dihasilkan mengikut keperluan projek.
ya. Ia biasanya digunakan dalam pemasangan penyejukan modular untuk menyambungkan komponen peralatan berulir dengan rangkaian paip Tri-Clamp.
