Penapis Tri Pengapit Jenis Sudut

Optimumkan reka letak saluran paip anda dengan Penapis Tri Clamp Jenis Sudut kami Reka bentuk salur masuk/alur keluar 90 darjah yang unik sesuai dengan sempurna ke dalam ruang atau sudut yang ketat sambil memastikan penapisan yang sangat baik dan penurunan tekanan rendah. Keluli tahan karat yang digilap tinggi memastikan tiada pembentukan produk.

Spesifikasi teknikal

Reka Bentuk Penapisan 90° Padat untuk Paip Proses Kebersihan

Dalam sistem paip kebersihan padat, ruang pemasangan di sekeliling pam, tangki dan peralatan pemprosesan selalunya terhad. Penapis lurus tradisional biasanya memerlukan siku atau kelengkapan tambahan untuk melengkapkan susun atur saluran paip, meningkatkan kerumitan pemasangan dan titik penyelenggaraan.

Penapis Tri Clamp Jenis Sudut DINGYUE menggabungkan penapisan dan perubahan arah aliran 90 darjah dalam satu reka bentuk bersepadu. Konfigurasi salur masuk sisi dan alur keluar menegak membantu jurutera mengoptimumkan susun atur saluran paip yang ketat sambil menyediakan penyingkiran zarah yang boleh dipercayai untuk sistem cecair bersih.

Dihasilkan daripada keluli tahan karat SS304 atau SS316L, penapis sanitari ini mempunyai permukaan dalaman yang licin, elemen penapis boleh tanggal dan sambungan pengapit tiga untuk pemeriksaan dan pembersihan yang pantas. Ia digunakan secara meluas dalam pemprosesan makanan, sistem farmaseutikal, pengeluaran minuman, pengendalian cecair ketulenan tinggi, dan aplikasi penyejukan cecair di mana aliran bersih dan penyelenggaraan yang mudah diperlukan.

Reka Bentuk 90° Penjimatan Ruang untuk Pemasangan Talian Paip Mudah

Susunan saluran paip boleh menjadi mencabar apabila sambungan peralatan terletak berhampiran dengan dinding, bingkai atau komponen lain. Penapis sebaris konvensional mungkin memerlukan siku tambahan, meningkatkan bilangan titik sambungan dan kawasan penyelenggaraan yang berpotensi.

Struktur sudut 90 darjah membolehkan penapis untuk mengubah hala aliran bendalir sambil menapis zarah pada masa yang sama.

Faedah utama termasuk:

· Mengurangkan ruang pemasangan berbanding dengan gabungan penapis lurus

· Kurang siku tambahan dan kelengkapan diperlukan

· Penyepaduan yang lebih mudah ke dalam reka letak peralatan padat

· Sesuai untuk perlindungan salur masuk pam dan sistem dipasang tergelincir

Untuk pengeluar peralatan dan penyepadu sistem, reka bentuk ini membantu memudahkan susun atur paip tanpa menjejaskan prestasi penapisan.

Pembinaan Keluli Tahan Karat yang Higienis untuk Pengendalian Cecair Bersih

Penapis Tri Clamp Jenis Sudut DINGYUE direka untuk aplikasi di mana kebersihan bendalir dan kebolehpercayaan bahan adalah penting.

Bahan yang tersedia termasuk:

· SS304 (1.4301)

· SS316L (1.4404)

Permukaan dalaman siap dengan ketepatan untuk meminimumkan pengekalan produk dan menyokong operasi kebersihan. Pembinaan keluli tahan karat yang lancar membantu mengurangkan risiko pencemaran dan memberikan rintangan kakisan jangka panjang dalam persekitaran proses yang menuntut.

Untuk aplikasi farmaseutikal, makanan dan ketulenan tinggi, kebolehkesanan bahan dan kualiti permukaan memainkan peranan penting dalam mengekalkan piawaian pengeluaran yang konsisten.

Akses Penapis Mudah Mengurangkan Masa Henti Penyelenggaraan

Pembersihan tetap adalah penting untuk mana-mana komponen penapisan. Perumahan penapis yang sukar diakses boleh meningkatkan masa henti dan menyukarkan penyelenggaraan rutin.

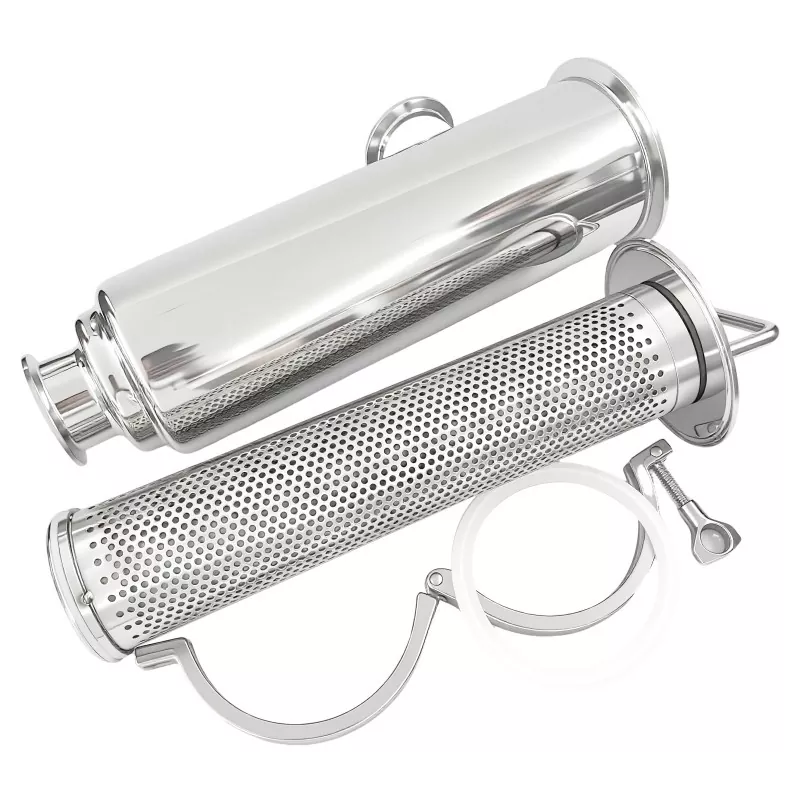

Penapis Tri Clamp Jenis Sudut direka dengan elemen penapis boleh tanggal yang membolehkan pengendali menyelesaikan pemeriksaan dan pembersihan dengan cekap.

Kelebihan penyelenggaraan termasuk:

· Sambungan pengapit tiga untuk pembongkaran cepat

· Tapis penyingkiran skrin tanpa menggantikan unit lengkap

· Pembersihan mudah semasa penyelenggaraan rutin

· Serasi dengan pembersihan manual dan prosedur CIP

Memasang titik pemantauan tekanan sebelum dan selepas penapis boleh membantu pengendali mengenal pasti peningkatan tekanan berbeza dan jadual pembersihan sebelum menjejaskan aliran proses.

Pilihan Penapisan Fleksibel untuk Keperluan Proses Berbeza

Sistem pengeluaran yang berbeza memerlukan tahap penapisan yang berbeza bergantung pada ciri bendalir dan keperluan perlindungan peralatan.

DINGYUE membekalkan elemen penapis tersuai mengikut keperluan aplikasi:

· Skrin dawai baji keluli tahan karat

· Plat berlubang dengan kain dawai

· Penilaian mesh dan mikron yang berbeza

Pilihan penapisan yang tersedia:

· 30 mesh

· 50 mesh

· 100 mesh

· 200 mesh

· 300 mesh

Spesifikasi penapis tersuai tersedia untuk projek yang memerlukan prestasi penyingkiran zarah tertentu atau keadaan aliran.

Penyesuaian OEM untuk Pengilang Peralatan

Sistem pemprosesan yang berbeza selalunya memerlukan saiz sambungan, penilaian penapis dan dimensi pemasangan yang berbeza.

DINGYUE menyediakan sokongan penyesuaian termasuk:

· Penilaian mesh atau mikron tersuai

· Reka bentuk sambungan khas

· Dimensi OEM

· Kemasan permukaan tersuai

· Penyelesaian komponen berasaskan projek

Pasukan kejuruteraan kami bekerjasama dengan pengeluar peralatan, kontraktor dan pengedar untuk membangunkan komponen penapisan kebersihan yang sesuai untuk aplikasi tertentu.

Soalan Lazim

S1: Bagaimanakah model ini dibandingkan dengan penapis sebaris atau jenis Y?

J: Walaupun penapis sebaris memastikan paip lurus dan penapis Y mengendalikan aliran pepenjuru, penapis pengapit tiga jenis Sudut mengubah hala cecair sebanyak 90 darjah, menjadikannya sesuai untuk pemasangan sudut yang ruang terhad.

S2: Bolehkah saya memesan saiz jejaring tersuai untuk kelikatan bendalir tertentu?

J: Ya, kami menawarkan pelbagai penarafan mikron dan konfigurasi mesh yang disesuaikan dengan keperluan proses khusus anda, sama ada untuk cecair ringan atau pes berkelikatan tinggi.

S3: Adakah penapis tri pengapit jenis sudut berharga lebih tinggi daripada penapis lurus standard?

Jawapan: Kos permulaan penapis jenis sudut adalah lebih tinggi sedikit kerana badan fabrikasi 90 darjahnya. Walau bagaimanapun, kerana ia boleh menggantikan siku paip 90 darjah dalam sistem anda, ia menjimatkan kos anda untuk membeli pemasangan tambahan, menjadikannya penyelesaian yang sangat kos efektif untuk sudut saluran paip.

S5: Adakah gasket untuk penapisan tri pengapit jenis sudut anda diluluskan FDA?

Jawapan: Ya. Semua gasket yang dibekalkan dengan penapis sudut kami (Silikon, EPDM atau FKM) adalah 100% mematuhi FDA (FDA 21 CFR 177.2600). Mereka diperakui sepenuhnya untuk kegunaan selamat dalam pemprosesan makanan, tenusu, minuman dan farmaseutikal.

S6: Apakah kelebihan utama penapis jenis sudut 90 darjah dalam susun atur paip?

Jawapan: Kelebihan terbesar ialah penjimatan ruang dan penurunan tekanan rendah. Ia menukar arah aliran sebanyak 90 darjah semasa menapis cecair, membolehkan anda memasangnya terus di sudut atau salur masuk pam. Ia juga membolehkan skrin penapis ditarik keluar dari sisi tanpa memutuskan sambungan saluran paip utama.

Komponen Penapisan Kebersihan yang Boleh Dipercayai daripada DINGYUE

Dengan pengalaman dalam injap kebersihan, kelengkapan dan komponen kawalan cecair ketulenan tinggi, DINGYUE menyediakan penyelesaian penapisan yang direka untuk persekitaran proses yang menuntut.

Daripada sistem paip padat kepada projek perindustrian berskala besar, Penapis Tri Clamp Jenis Sudut kami membantu pelanggan mengekalkan peredaran bendalir yang lebih bersih, memudahkan pemasangan dan meningkatkan kebolehpercayaan sistem jangka panjang.
