Akses tetap ke bahagian dalam tangki selalunya diperlukan semasa pembersihan, pemeriksaan, pensampelan dan penyelenggaraan peralatan. Penutup lurang sanitari menyediakan pusat akses ini sambil membantu mengekalkan persekitaran pemprosesan yang bersih dan terkawal.

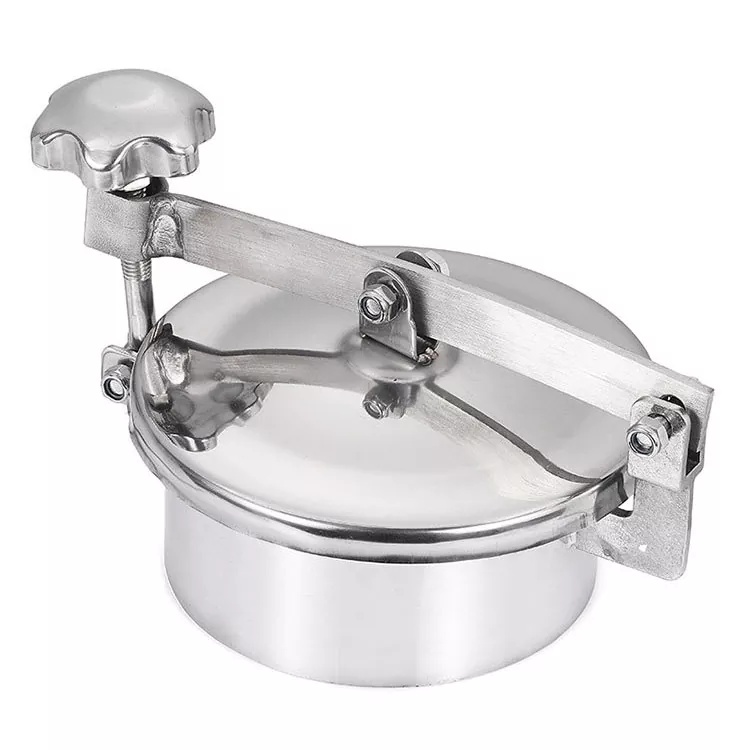

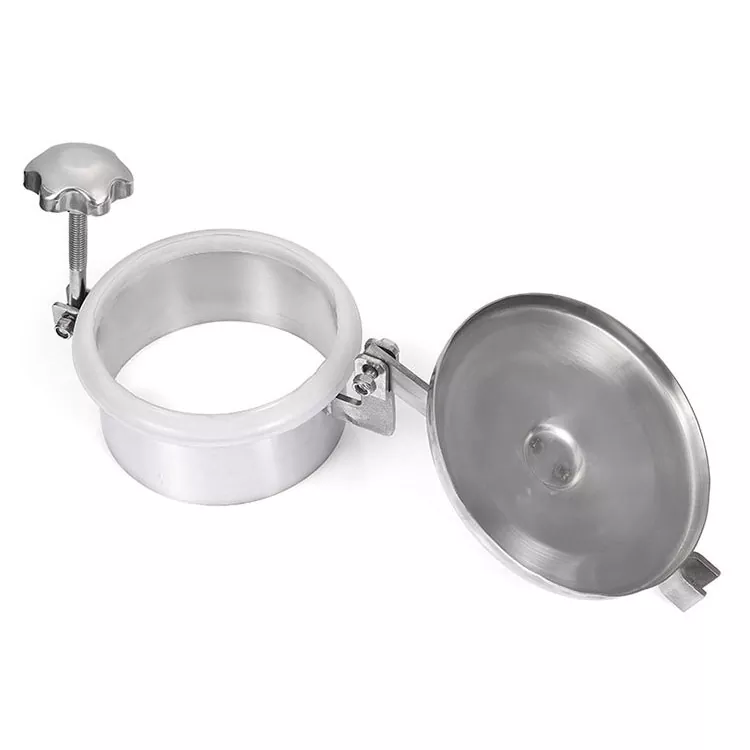

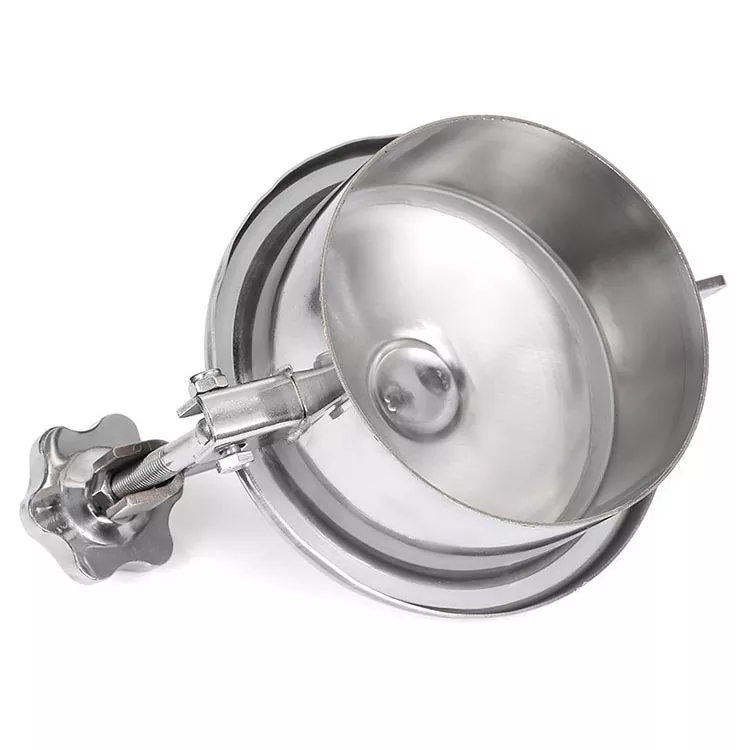

Tidak seperti manway kapal tekanan, Penutup Lurang Sanitari Tanpa Tekanan dibangunkan untuk tangki atmosfera atau tekanan rendah di mana pengendali memerlukan pembukaan dan penutupan pantas semasa operasi harian. Penutup keluli tahan karat, gasket kebersihan, dan struktur penguncian selamat berfungsi bersama-sama untuk mencipta bukaan capaian tertutup yang mudah dikendalikan dan mudah diselenggara.
Dengan pilihan dalam bahan SS304 dan SS316L, jenis gasket yang berbeza, dan dimensi tersuai, ia boleh dipadankan dengan pelbagai tangki sanitari yang digunakan dalam makanan, minuman, tenusu, farmaseutikal dan sistem pemprosesan kebersihan yang lain.
|
kategori |
Parameter Spesifikasi |
Butiran & Piawaian Teknikal |
|
Had Dimensi & Operasi |
Julat Saiz Nominal (DN) |
Standard: DN200 hingga DN600 (8" hingga 24") Saiz tersuai sehingga DN800 tersedia atas permintaan |
|
|
Tekanan & Suhu Bekerja |
Penilaian Tekanan: Bukan tekanan / Aplikasi atmosfera (Maks 0.2–0.5 bar / 2.9–7.2 psi untuk habuk & kekejangan percikan) Suhu Operasi: -20°C hingga +150°C (-4°F hingga 302°F) (bergantung pada gasket) |
|
Spesifikasi Bahan |
Badan Logam (Bingkai & Penutup) |
Keluli Tahan Karat 304 (1.4301): Aplikasi pemprosesan makanan, minuman dan tenusu standard Keluli Tahan Karat 316L (1.4404): Farmaseutikal ketulenan tinggi, bioproses dan media menghakis |
|
|
Bahan Gasket Pengedap |
Silikon (Standard): Keanjalan yang sangat baik dan julat suhu yang luas (-50°C hingga +180°C) EPDM / Viton (FKM) / NBR: Keperluan kimia, wap atau tahan minyak Pematuhan: Semua gasket mematuhi FDA 21 CFR 177.2600 & USP Kelas VI |
|
|
Piawaian & Pematuhan |
Mematuhi Piawaian Sanitari 3-A, ASME BPE, garis panduan EHEDG dan pematuhan FDA untuk permukaan sentuhan produk |
|
Ciri-ciri Struktur & Reka Bentuk |
Pilihan Pengendalian & Penutupan |
Tombol Tangan: Tombol plastik ergonomik atau roda bintang Keluli Tahan Karat 304/316 Mekanisme Engsel: Reka bentuk ayunan terbuka yang licin dengan selak kedudukan tetap terbuka pilihan |
Amaran Keselamatan: Sentiasa sahkan bahawa tekanan tangki dalaman sama dengan tekanan atmosfera sebelum melonggarkan roda tangan. Jangan sekali-kali terbuka di bawah tekanan.
Operasi: Putar roda tangan ergonomik lawan jam untuk melepaskan, kemudian hayun buka penutup. Untuk mengelak, selaraskan penutup dan ketatkan mengikut arah jam dengan ketat.
1. Bersihkan gasket dan alur gasket semasa setiap kitaran pembersihan tangki.
2. Periksa pengedap elastomer dari semasa ke semasa untuk haus, pengerasan atau retak.
3. Gantikan gasket yang rosak dengan segera untuk mengekalkan prestasi sifar kebocoran.

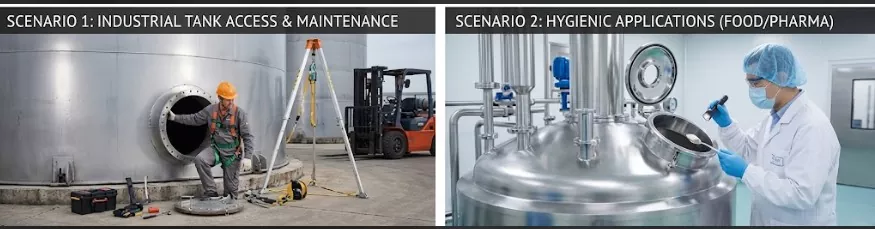

Kemasukan Kapal: Berfungsi sebagai pintu perkhidmatan utama (penetasan akses) untuk juruteknik memasuki tangki, vesel kebersihan, dan rangkaian bawah tanah untuk pemasangan, pembersihan menyeluruh dan pembaikan dalaman.
Pemuatan & Persampelan Ramuan: Dalam pemprosesan makanan, minuman, farmaseutikal dan kimia halus, Penutup Lurang Sanitari Tanpa Tekananmenyediakan pembukaan yang mudah untuk dos bahan mentah, pemeriksaan visual dan pensampelan berkualiti.
Pencahayaan Pemeriksaan: Membuka laluan semasa pembersihan atau penyelenggaraan membolehkan cahaya semula jadi masuk ke bahagian dalam tangki, meningkatkan keterlihatan untuk pekerja servis.
Pengudaraan Keselamatan: Bersambung ke saluran udara luaran atau memudahkan aliran udara semula jadi semasa penyelenggaraan untuk mengelakkan pengumpulan gas dan memastikan persekitaran pernafasan yang selamat untuk operasi tangki dalam.
Perlindungan Tekanan Terlebih & Pencegahan Letupan: Model khusus (seperti pelega tekanan kecemasan atau penafasan kalis letupan Penutup Lurang Sanitari Tanpa Tekanan) bertindak sebagai injap keselamatan yang secara automatik melepaskan tekanan berlebihan semasa pengembangan haba atau pancang tekanan secara tiba-tiba, melindungi kapal daripada pecah.
Aplikasi Sanitari & Kebersihan: Dipasang secara meluas merentasi sistem makanan, minuman, tenusu, farmaseutikal dan bio-kejuruteraan (biasanya bersaiz antara DN150–DN600). Direka bentuk dengan bahagian dalam tanpa celah, pengedap berintegriti tinggi dan permukaan yang mudah dibersihkan untuk disepadukan dengan lancar dengan pam dan bekas yang bersih.
J: Tidak. Model ini direka bentuk dengan ketat untuk tangki tidak bertekanan (atmosfera). Untuk aplikasi berkadar tekanan, sila tanya tentang Siri Pressure Manway kami.
A: Silikon gred makanan adalah standard. Pilihan EPDM, PTFE dan FKM/Viton tersedia atas permintaan berdasarkan keserasian bahan kimia.
A: Kolar leher/tapak bebibir dikimpal terus pada pembukaan tangki oleh pengimpal yang bertauliah.
