Dalam banyak sistem pemprosesan bendalir, pengendali perlu menyemak keadaan media tanpa menghentikan pengeluaran atau membuka saluran paip. Kaca penglihatan sanitari menyediakan titik pandangan langsung, membolehkan pengguna memerhati aliran cecair, perubahan warna, buih, dan kemungkinan pencemaran semasa operasi.

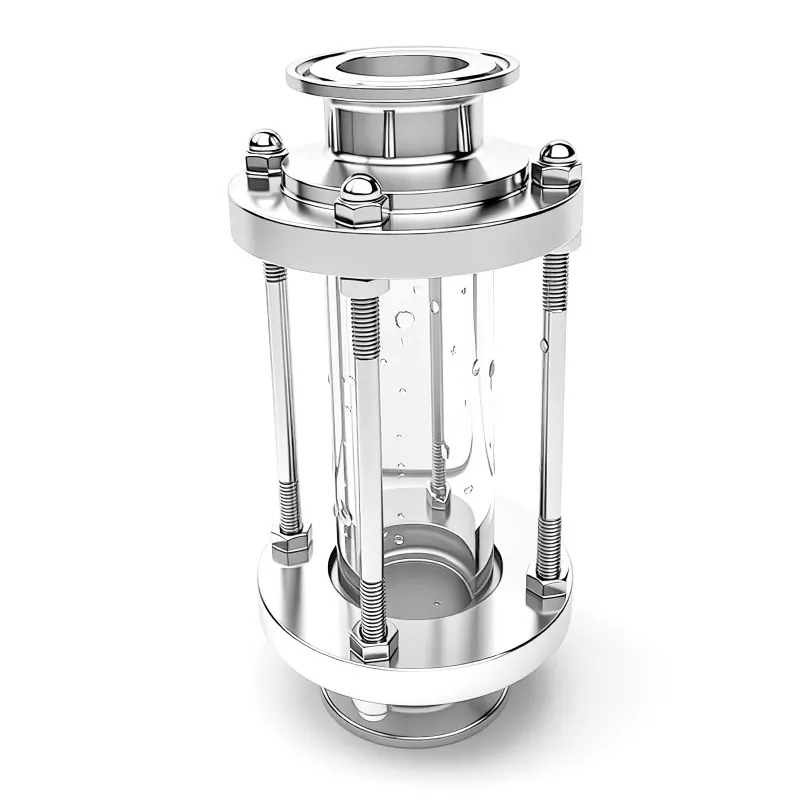

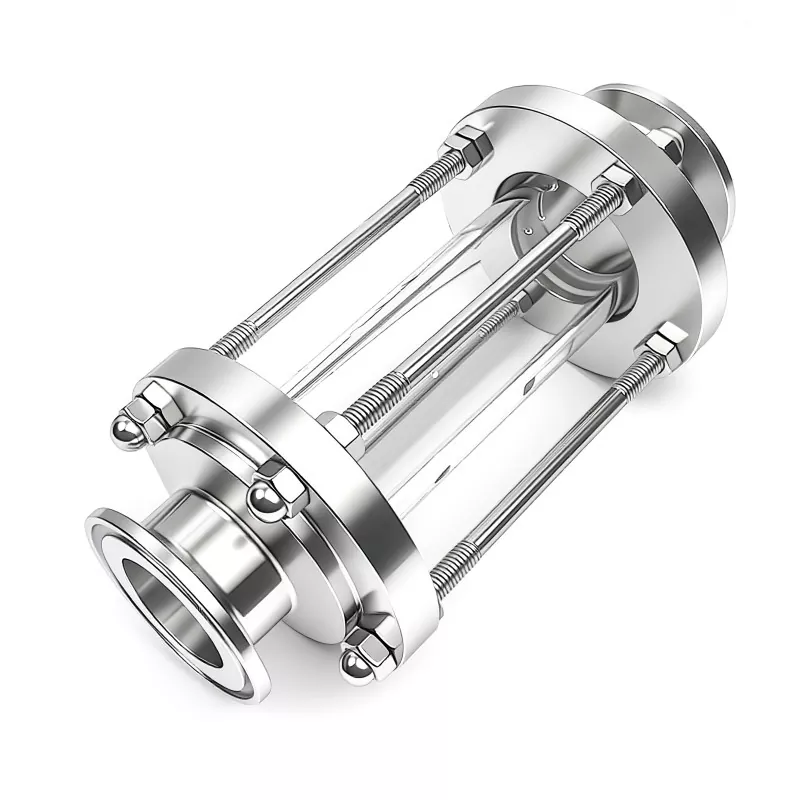

Sanitary Tri Clamp Sight Glass berfungsi melalui bahagian tontonan kaca tertutup yang dipasang di antara dua sambungan saluran paip kebersihan. Perumahan keluli tahan karat memegang kaca borosilikat dengan selamat, manakala sistem gasket mencipta pengedap kebersihan antara kaca dan bahagian sambungan. Dengan sambungan Tri-Clamp pada kedua-dua hujungnya, unit boleh dikeluarkan dengan cepat untuk pembersihan, pemeriksaan atau penggantian tanpa pembongkaran yang rumit.
Tersedia dalam keluli tahan karat 304 dan 316L, cermin mata penglihatan DINGYUE dihasilkan untuk aplikasi yang memerlukan kebolehbersih, rintangan kakisan dan pemeriksaan visual yang boleh dipercayai.
|
Perbandingan |
Sanitary Tri Clamp Sight Glass |
Kaca Penglihatan Biasa |
|
Tujuan Utama |
Direka untuk pemantauan saluran paip yang bersih dan sistem pemprosesan yang bersih |
Terutamanya digunakan untuk pemerhatian visual asas dalam barisan industri umum |
|
Kaedah Sambungan |
Sambungan Tri-Clamp untuk pemasangan dan penyingkiran pantas |
Biasanya sambungan berulir, bebibir atau tetap |
|
Reka Bentuk Dalaman |
Permukaan dalaman licin dengan ruang mati yang berkurangan |
Mungkin mengandungi kawasan berulir atau struktur dalaman yang tidak rata |
|
Kaedah Pembersihan |
Menyokong pembersihan CIP dan penyelenggaraan yang kerap |
Lebih sukar untuk dibersihkan dalam kitaran pengeluaran berulang |
|
Pilihan Bahan |
Keluli tahan karat 304 / 316L dengan kemasan yang bersih |
Keluli karbon biasa atau pilihan keluli tahan karat standard |
|
Sistem Pengedap |
Struktur pengedap gasket gred makanan/farmasi |
Reka bentuk pengedap perindustrian am |
|
Penyelenggaraan |
Penggantian mudah komponen kaca dan gasket |
Biasanya memerlukan lebih banyak masa untuk servis |
|
Penggunaan Biasa |
Makanan, minuman, farmaseutikal, bioteknologi, sistem ketulenan tinggi |
Saluran paip perindustrian am |
|
Parameter |
Spesifikasi |
|
Nama Produk |
Sanitary Tri Clamp Sight Glass |
|
bahan |
Keluli Tahan Karat 304 / 316L (1.4301 / 1.4404) |
|
Bahan Kaca |
Kaca Borosilikat Terbaja |
|
Jenis Sambungan |
Tri-Clamp / Tri-Clover |
|
Saiz yang Tersedia |
1/2" hingga 6" (saiz tersuai tersedia) |
|
Pilihan Gasket |
EPDM / PTFE / Silikon / FKM |
|
Tekanan Kerja |
Sehingga 10 Bar (145 PSI), bergantung pada saiz dan konfigurasi |
|
Julat Suhu |
-20°C hingga +150°C |
|
Kemasan Permukaan |
Ra Dalaman ≤0.4 μm (kemasan bersih tersedia) |
|
Pematuhan Standard |
3-A Sanitary Standards, ASME BPE, bahan gasket yang mematuhi FDA |
|
Permohonan |
Saluran paip cecair kebersihan, peralatan proses, sistem ketulenan tinggi |
Bahagian kaca borosilikat lutsinar membolehkan pengendali memeriksa keadaan bendalir secara langsung semasa operasi. Perubahan dalam rupa cecair, kestabilan aliran atau buih udara boleh dikenal pasti dengan cepat tanpa membuka sistem.
Tidak seperti reka bentuk sambungan tetap, struktur Tri-Clamp membolehkan kaca penglihatan dikeluarkan dengan melepaskan pengapit. Ini mengurangkan masa penyelenggaraan apabila membersihkan, menggantikan pengedap atau memeriksa keadaan dalaman.
Permukaan dalaman dimesin dan digilap untuk mengurangkan pengekalan sisa. Laluan aliran yang lebih lancar membantu meminimumkan kawasan di mana deposit produk atau bahan cemar mungkin terkumpul.
Bahan gasket yang berbeza, saiz sambungan, dan gred keluli tahan karat tersedia untuk memadankan ciri bendalir yang berbeza dan keadaan operasi.
Kaca penglihatan perlu mengendalikan kedua-dua pemeriksaan visual dan tekanan berterusan dari saluran paip. DINGYUE menggunakan kaca borosilikat berkekuatan tinggi dengan rintangan kejutan haba yang baik untuk meningkatkan ketahanan semasa perubahan suhu dan kitaran pembersihan.
Sistem pengedap direka di sekitar komponen kaca, gasket dan keluli tahan karat yang dipadankan dengan ketepatan. Bahan gasket yang tersedia seperti EPDM, PTFE, Silikon dan FKM membolehkan pelanggan memilih prestasi pengedap yang sesuai mengikut media dan persekitaran operasi yang berbeza.
Sebelum penghantaran, setiap kaca penglihatan diperiksa untuk ketepatan dimensi, keadaan pengedap, kualiti bahan dan kemasan permukaan untuk memastikan prestasi yang stabil selepas pemasangan.

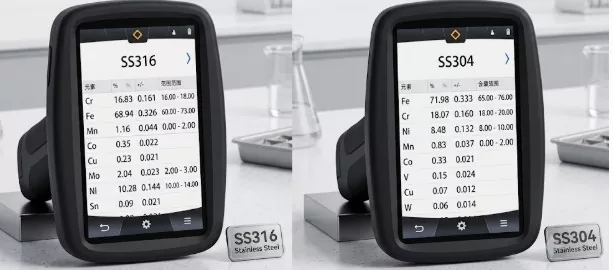

Gred bahan menjejaskan rintangan kakisan dan hayat perkhidmatan.
Keluli tahan karat 304 biasanya dipilih untuk sistem makanan dan minuman am.
Keluli tahan karat 316L lebih disukai apabila saluran paip mengendalikan media menghakis, cecair farmaseutikal atau aplikasi ketulenan tinggi.
Saiz yang betul hendaklah berdasarkan piawaian OD tiub kebersihan dan Tri-Clamp, dan bukannya saiz paip nominal sahaja.
Sebelum membuat pesanan, sahkan:
· Diameter luar tiub
· Spesifikasi pengapit
· Ruang pemasangan
Cecair yang berbeza memerlukan bahan pengedap yang berbeza.
EPDM sesuai untuk cecair pemprosesan berasaskan air dan am.
PTFE menyediakan rintangan kimia yang lebih baik untuk aplikasi yang menuntut.
FKM selalunya dipilih untuk suhu yang lebih tinggi atau persekitaran sentuhan minyak.
Digunakan untuk memeriksa rupa cecair, keadaan aliran dan zarah yang tidak normal semasa pemindahan susu, jus dan minuman.
Digunakan dalam sistem cecair bersih di mana pemantauan visual dan penyelenggaraan kebersihan diperlukan.
Membantu pengendali memantau aliran produk dan mengekalkan keadaan pengeluaran yang stabil.
Sesuai untuk memerhati pemindahan cecair, proses pencampuran, dan keadaan saluran paip.
Digunakan dalam gelung penyejukan khusus untuk memantau peredaran penyejuk dan mengenal pasti keadaan aliran yang tidak normal.
